Klimatyzacja w sali konferencyjnej musi reagować na skokowe zmiany obciążenia cieplnego. Pusta sala i pomieszczenie wypełnione uczestnikami, laptopami oraz sprzętem AV wymagają zupełnie innej wydajności chłodniczej. Sam klimatyzator nie zapewnia jednak świeżego powietrza – za jego wymianę odpowiada wentylacja mechaniczna. Oba systemy trzeba zaprojektować razem, z uwzględnieniem hałasu, przeciągów i równomiernego rozkładu temperatury.
Dlaczego sala konferencyjna jest wymagającym pomieszczeniem?
W sali konferencyjnej zapotrzebowanie na chłód może wzrosnąć w ciągu kilku minut. Wpływają na to liczba uczestników, czas spotkania, nasłonecznienie oraz uruchomienie urządzeń multimedialnych. System powinien więc szybko osiągać wymaganą wydajność, ale przy mniejszym obciążeniu ograniczać pobór energii i nie powodować nadmiernego wychłodzenia.
Klimatyzacja odpowiada przede wszystkim za odbiór ciepła i utrzymanie temperatury. Wentylacja mechaniczna dostarcza świeże powietrze i usuwa zużyte, między innymi z podwyższonym stężeniem CO2. Zastąpienie wentylacji samym obiegiem zamkniętym klimatyzatora prowadzi do pogorszenia jakości powietrza, nawet gdy temperatura pozostaje prawidłowa.
Co generuje ciepło w sali konferencyjnej?
Podstawą doboru mocy chłodniczej jest bilans zysków ciepła dla rzeczywistych warunków pracy. Nie wystarczy przeliczenie powierzchni pomieszczenia przez jeden wskaźnik. Projektant powinien przeanalizować scenariusz maksymalnego wykorzystania sali oraz sposób jej użytkowania.
Najważniejsze źródła obciążenia cieplnego to:
- Uczestnicy – ciepło oddawane przez ludzi zależy między innymi od aktywności i temperatury wewnętrznej.
- Sprzęt AV – projektory, ekrany, wzmacniacze, kamery i urządzenia sterujące mogą pracować przez wiele godzin.
- Laptopy i ładowarki – przy większej liczbie stanowisk ich łączny udział w bilansie staje się zauważalny.
- Oświetlenie – oprawy, zwłaszcza starszego typu, oddają do pomieszczenia znaczną część pobieranej energii.
- Nasłonecznienie – duże przeszklenia zwiększają zyski ciepła i mogą powodować nierównomierne obciążenie poszczególnych stref.
W materiałach projektowych spotyka się orientacyjne wartości rzędu około 120 W na osobę oraz 15–20 W/m² dla oświetlenia LED, ale nie zastępują one pełnych obliczeń. Trzeba uwzględnić także kubaturę, orientację okien, osłony przeciwsłoneczne, izolacyjność przegród i ciepło emitowane przez urządzenia.
Przewymiarowanie jest równie problematyczne jak niedoszacowanie. Za duża jednostka może często się włączać i wyłączać, gorzej regulować temperaturę oraz zwiększać koszty zakupu. Za mała nie odbierze ciepła podczas pełnego obciążenia, a jej ciągła praca nie zapewni komfortu. Układ powinien mieć zapas wynikający z obliczeń, ale nie przypadkowo zawyżoną moc.
Przeczytaj również: Sala konferencyjna – ile m2 na osobę powinno przypadać?
Jak rozprowadzać powietrze bez przeciągów i hałasu?
W sali konferencyjnej nawiewnik nie powinien kierować zimnego strumienia bezpośrednio na głowy i ramiona uczestników. Powietrze trzeba rozprowadzić tak, aby prędkość w strefie przebywania ludzi była niska, a różnice temperatur w całej kubaturze ograniczone. Znaczenie mają wysokość sufitu, geometria pomieszczenia, ustawienie stołów oraz lokalizacja źródeł ciepła.
Równie istotny jest hałas. Dla pomieszczeń przeznaczonych do rozmów, prezentacji i wideokonferencji należy dążyć do poziomu tła instalacyjnego poniżej około 35–40 dB, o ile pozwalają na to warunki techniczne i wymagania obiektu. Parametr trzeba oceniać dla rzeczywistego trybu pracy, a nie wyłącznie dla najniższej prędkości wentylatora.
Przeczytaj również: Strefa wystawiennicza na konferencję – jak ją zaprojektować?
| Problem | Możliwe rozwiązanie | Co sprawdzić podczas odbioru? |
|---|---|---|
| Hałas jednostki wewnętrznej | Ciche wentylatory, właściwy dobór mocy, izolacja przewodów i ograniczenie prędkości nawiewu | Poziom dźwięku przy typowym obciążeniu, także podczas spotkania |
| Zimny podmuch na uczestników | Nawiewniki o odpowiednim zasięgu, kierowanie strugi wzdłuż sufitu i zmiana lokalizacji punktów nawiewnych | Prędkość powietrza w strefie siedzących osób |
| Nierównomierna temperatura | Podział na strefy, właściwe rozmieszczenie nawiewów i wyciągów oraz automatyczna regulacja | Temperaturę w różnych punktach sali przy pełnym obciążeniu |
| Zakłócenia pracy sprzętu | Ograniczenie skroplin, drgań i nagłych zmian wydajności | Stabilność działania podczas prezentacji i wideokonferencji |
Jakie technologie klimatyzacji sprawdzają się w salach?

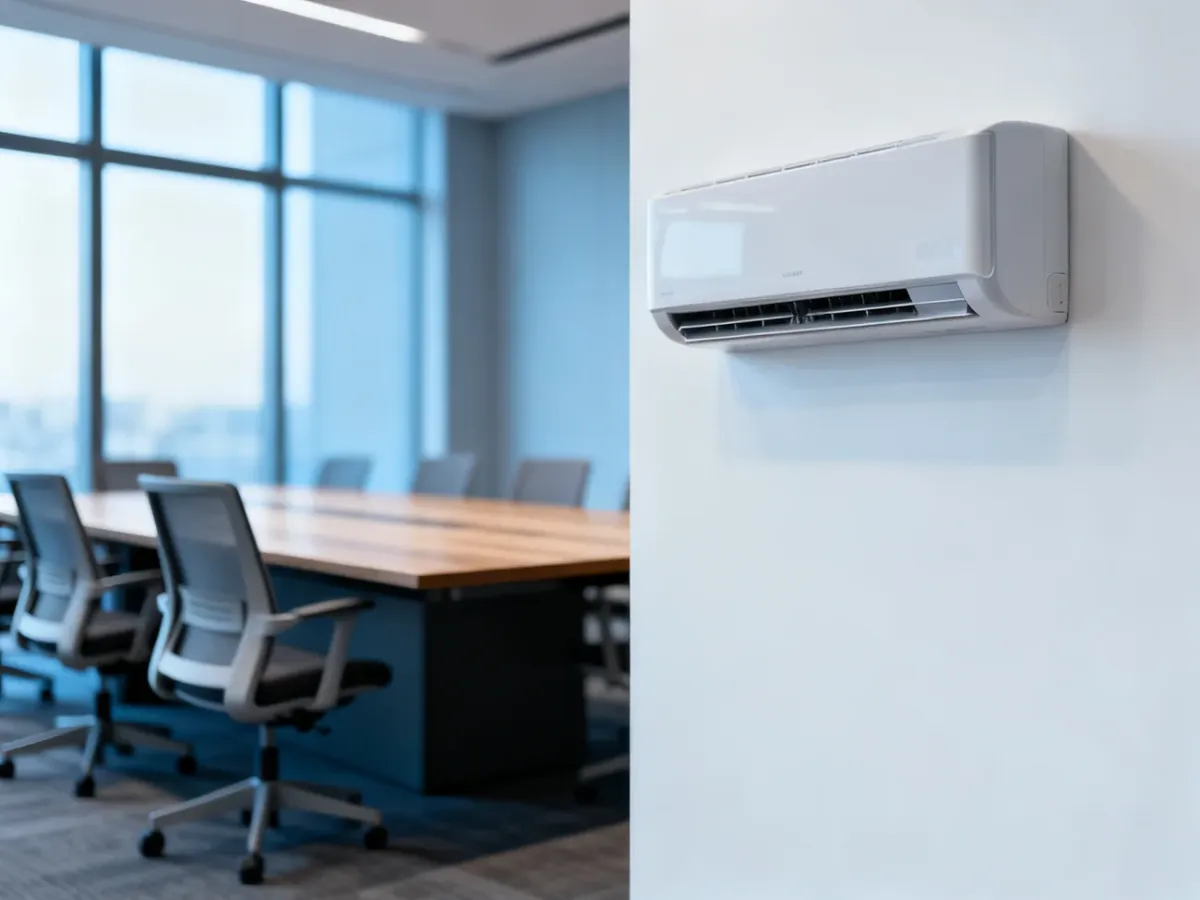

W małej, niezależnej sali można zastosować układ split lub multisplit, pod warunkiem że jego moc, akustyka i sposób nawiewu odpowiadają obciążeniu. Kilka jednostek pozwala podzielić pomieszczenie na strefy, ale wymaga skoordynowanego sterowania. Rozstawienie urządzeń bez analizy przepływu powietrza może powodować jednoczesne wychładzanie jednego miejsca i przegrzewanie innego.
W większych obiektach, zespołach sal i budynkach o zmiennym wykorzystaniu częściej stosuje się systemy VRF/VRV albo instalacje z centralnym źródłem chłodu. Ułatwiają one niezależną regulację stref i współpracę z automatyką budynkową. W przypadku klimakonwektorów źródłem chłodu jest instalacja wodna, a jednostki wewnętrzne przekazują chłód do poszczególnych pomieszczeń. Takie rozwiązanie może dobrze pasować do budynków z istniejącą instalacją wody lodowej.
Żaden z tych systemów nie zwalnia z zaprojektowania wentylacji. Strumień świeżego powietrza powinien wynikać z liczby użytkowników, przeznaczenia pomieszczenia i przyjętych wymagań projektowych. W praktyce często analizuje się wartości rzędu 25–30 m³/h na osobę, lecz ostateczny parametr ustala projektant na podstawie obowiązujących wytycznych i warunków obiektu. Powietrze może być wstępnie przygotowane w centrali wentylacyjnej, także z odzyskiem ciepła.
Automatyka i integracja z wentylacją
Przy zmiennym obciążeniu sterowanie jest częścią projektu, a nie dodatkiem montowanym po uruchomieniu instalacji. System powinien ograniczać wydajność, gdy sala jest pusta, i zwiększać ją przed rozpoczęciem spotkania lub po wykryciu wzrostu temperatury.
Przydatne funkcje automatyki obejmują:
- czujniki temperatury i wilgotności w reprezentatywnych punktach pomieszczenia,
- czujniki CO2 do regulacji ilości świeżego powietrza,
- czujniki obecności lub harmonogramy pracy,
- blokady między wentylacją, chłodzeniem i ogrzewaniem,
- integrację z systemem BMS, alarmami oraz raportowaniem zużycia energii.
Automatyka powinna zapobiegać sytuacji, w której klimatyzacja intensywnie chłodzi pomieszczenie, a wentylacja pracuje z niewłaściwym przepływem. Wymaga to wspólnego uruchomienia obu instalacji i sprawdzenia nastaw po zmianie układu mebli lub przeznaczenia sali.
Proces doboru systemu krok po kroku
Dobór warto przeprowadzić w następującej kolejności:
- Określ maksymalną liczbę osób, typowe godziny pracy i możliwe scenariusze wykorzystania sali.
- Zbierz dane o powierzchni, kubaturze, przeszkleniach, orientacji budynku i osłonach przeciwsłonecznych.
- Wykonaj bilans zysków ciepła, uwzględniając ludzi, oświetlenie i sprzęt AV.
- Dobierz sposób dystrybucji powietrza, poziom hałasu oraz podział na strefy.
- Połącz układ chłodzenia z wentylacją mechaniczną i automatyką.
- Sprawdź dostęp serwisowy, odprowadzenie skroplin, filtrację oraz harmonogram przeglądów.
Przeglądy należy planować co najmniej dwa razy w roku, a przy codziennej pracy lub dużej liczbie użytkowników rozważyć krótsze odstępy, na przykład kwartalne. Kontrola powinna obejmować filtry, wymienniki, odpływ skroplin, wentylatory, szczelność instalacji oraz poprawność działania czujników.
Lista kontrolna przed zakupem i montażem
Przed wyborem wykonawcy i urządzeń sprawdź, czy dokumentacja odpowiada na wszystkie poniższe pytania:
- Czy określono maksymalną liczbę uczestników oraz wariant pustej i pełnej sali?
- Czy w bilansie ujęto sprzęt AV, laptopy, oświetlenie i nasłonecznienie?
- Czy istnieje projekt wentylacji mechanicznej z określonym strumieniem świeżego powietrza?
- Czy nawiewniki i wyciągi rozmieszczono bez kierowania strugi na uczestników?
- Czy sprawdzono poziom hałasu w dB przy typowym obciążeniu, a nie tylko w trybie minimalnym?
- Czy system ma czujniki temperatury, CO2 i obecności albo harmonogramy pracy?
- Czy przewidziano integrację z BMS, dostęp serwisowy i regularne przeglądy?
Wartości wydajności, przepływu powietrza i poziomu hałasu należy potwierdzić w projekcie HVAC, dokumentacji technicznej urządzeń oraz podczas pomiarów odbiorowych. Ostateczny dobór powinien wykonać projektant z uwzględnieniem warunków konkretnego budynku.
